Под автоматическим выключателем (АВ) понимается коммутационное устройство, способное включать, проводить или отключать проходящий по цепи электрический ток в зависимости от его действующего значения. Роль АВ – защита электрической цепи от аномально сильных токов, вызванных скачком напряжения, перегрузкой сети или коротким замыканием проводки. Чтобы избежать риска выхода из строя электрооборудования или ещё хуже – возникновения пожара, необходимо купить автоматический выключатель и установить его в электрощите согласно схеме подключения.

Типы автоматических выключателей

Автоматические выключатели классифицируют по:

●        типу расцепителя: тепловые, электромагнитные и комбинированные;

●        допустимому напряжению;

●        номинальному току: для бытовых электросетей чаще всего применяются АВ на 10, 16, 25 и 32 А;

●        току короткого замыкания (кз): на 4500, 6000 или 10000 А;

●        время-токовой характеристике: B, C, D (бытовая серия) и K, L, Z (промышленная серия);

●        количеству полюсов: одно- и двухполюсные для однофазных сетей 220 В; трёх- и четырёхполюсные – для трёхфазных сетей 380 В.

В сетях напряжением до 1000 В автоматы защиты оснащаются только комбинированными расцепителями, защищающими электрическую цепь как от токов перегрузки, так и от токов короткого замыкания.

Как выбрать автоматический выключатель

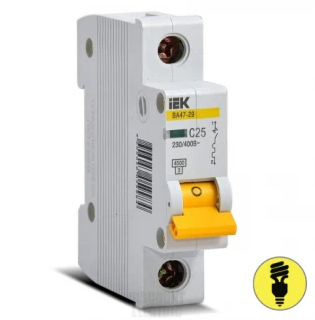

Согласно требованиям ПУЭ домашнюю электропроводку защищают АВ с комбинированными расцепителями. Тип B чаще всего выбирают для линий освещения; тип C – для розеточных групп; тип D – для линий, к которым подключены потребители с высокими пусковыми токами. Главные характеристики автоматических выключателей указаны на маркировке. Так, обозначение С 32 означает, что мы имеем дело с выключателем типа С и номинальным током 32 А.

При выборе автоматического выключателя ориентируются на три ключевых параметра:

●        мощность нагрузки;

●        допустимая сила тока;

●        площадь поперечного сечения токопроводящих жил.

Выбор автоматического выключателя по мощности нагрузки

При этом способе суммируют мощности электроприборов, подключённых к защищаемому контуру, и сравнивают результат с мощностью, которую способен пропустить через себя автомат. Этот параметр отсутствует в маркировке, но его несложно определить, умножив ампераж АВ на величину напряжения. Например, автомат на 16 А способен пропустить через себя мощность 16А*220В = 3520 Вт. Его и выбирают в случае, когда суммарная мощность потребителей меньше на 10-15%, т.е. около 3 кВт.

Выбор автоматического выключателя по току нагрузки

В этом случае суммируют токи, проходящие через электроприборы, подключённые к автомату. С учётом запаса в 15-20% выбирают АВ с соответствующим номинальным током, указанным на маркировке.

Выбор автоматического выключателя по сечению проводки

В данном случае проще всего воспользоваться соответствующими таблицами. Так, медный провод с сечением жилы 1, 5 мм2 допускает длительный ток 19 А, а сечением 2,5 мм2 – 27 А. Токовый номинал АВ должен быть меньше указанных значений. Обычно проводку закладывают со значительным запасом (перестраховка здесь совсем не лишняя), поэтому АВ в большинстве случаев выбирают не по сечению проводки, а по нагрузке.
